Auto Cad : Tutorial bab 4

Pada bab ini kita akan mempelajari bagaimana cara pembuatan object polyline:

3. Polyline

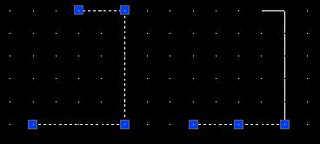

Polyline adalah object 2 dimensi yang memiliki bentuk seperti garis, adapun Polyline dapat ditulis dg huruf PL di command window atau dengan mengklik icon Polyline pada icon draw toolbar. Perintah: PL ┘ Specify start point: (klik pada area gambar) Current line-width is 0.0000 Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @2<0 Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @2.5<90 Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @1<180 Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: ┘ Setelah itu coba anda buat Line di sebelah kanan dengan ukuran yang sama seperti Polyline tadi. adapun yang membedakannya adalah untuk polyline ini merupakan komponen garis yang terintegrasi, tidak seperti line yang merupakan komponen garis terpisah. Utk membuktikannya cobalah anda klik garis polyline, maka garis akan terpilih semuanya tidak seperti line yang jika diklik salah satu garisnya, maka garis itulah yang terpilih, tidak semuanya. Objek polyline ini merupakan komponen yang sering dipakai dalam pembuatan object 3 dimensi.

Polyline vs Line - Proses Polyline menjadi Line Perintah: EXPLODE ┘ Select objects: 1 found (dengan mengklik pada Polyline) Select objects: ┘ Kini Polyline telah berubah menjadi line, coba anda klik garis polyline tsb. Maka garis yang tadinya menyatu kini telah berurai seperti Line. - Proses Line menjadi Polyline Perintah: PEDIT ┘ Select polyline or [Multiple]: (dengan mengklik pada garis Line A) Object selected is not a polyline Do you want to turn it into one? ┘ Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype gen/Undo]: j (Ketik huruf j yang artinya “Join”) Select objects: 1 found (klik pada garis Line B) Select objects: 1 found, 2 total (klik pada garis Line C) Select objects: ┘ 2 segments added to polyline Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype gen/Undo]: ┘
